1. 引言：礦山運輸中的關鍵角色
在現代礦山開采中，高效可靠的物料運輸系統是保證生產效率和經濟效益的關鍵因素。作為這一系統的核心組件，礦山皮帶機滾筒的重要性不言而喻。本指南旨在為礦山工程師、設備管理人員以及決策者提供一個全面、實用的參考，涵蓋從選擇、安裝、維護到優化的全過程。
隨著礦業向智能化、自動化方向發展，對皮帶機滾筒的要求也在不斷提高。本文將結合最新技術發展和行業最佳實踐，為您呈現一份詳盡的礦山皮帶機滾筒使用指南。無論您是新手還是經驗豐富的專業人士，都能在本指南中找到有價值的信息，幫助您更好地理解和管理這一關鍵設備。
2. 礦山皮帶機滾筒基礎知識
2.1 定義和功能

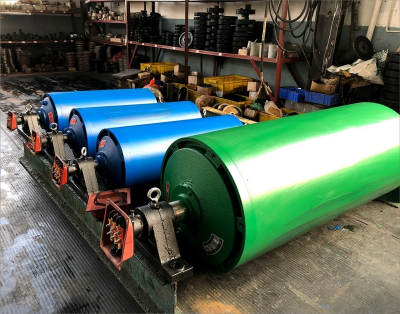

礦山皮帶機滾筒是安裝在輸送機架上的圓柱形旋轉部件，其主要功能是支撐和引導輸送帶，同時傳遞動力。根據在輸送系統中的位置和作用，滾筒可以分為多種類型，每種類型都有其特定的功能和設計特點。
2.2 滾筒類型及其應用
驅動滾筒
功能：提供動力，驅動皮帶運行
特點：表面常有特殊處理，如橡膠包覆或菱形花紋，以增加摩擦力
應用：通常位于輸送機的頭部或尾部
改向滾筒
功能：改變皮帶運行方向
特點：需要承受較大的側向力，通常采用特殊的軸承設計
應用：用于皮帶轉彎處或垂直提升系統
張緊滾筒
功能：調節皮帶松緊度，保持適當?shù)膹埩?/span>
特點：常配合張緊裝置使用，可移動或固定
應用：用于長距離輸送系統或負載變化大的場合
托輥
功能：支撐運行中的皮帶，減少下垂和摩擦
特點：數量多，分布廣，是最常見的滾筒類型
應用：沿輸送機全長分布，包括上托輥和回程托輥
清掃滾筒
功能：清除附著在皮帶上的殘留物
特點：常配有刮板或毛刷
應用：通常安裝在皮帶回程段
2.3 滾筒結構解析
典型的礦山皮帶機滾筒主要由以下部分組成：
滾筒本體：通常由鋼管制成，承擔主要的載荷
端蓋：密封滾筒兩端，防止雜質進入
軸承：支撐滾筒旋轉，是關鍵的磨損部件
軸：連接軸承和滾筒本體，傳遞載荷
密封裝置：防止灰塵、水分等進入軸承
表面涂層：根據需要可能有橡膠包覆、陶瓷涂層等
了解這些基本結構有助于我們在后續的選擇、維護和優化中做出更明智的決策。
3. 選擇合適的礦山皮帶機滾筒
3.1 關鍵選擇因素
選擇適當?shù)臐L筒對于皮帶機的性能和壽命至關重要。以下是需要考慮的主要因素：
工作環境
溫度范圍
濕度條件
粉塵濃度
腐蝕性物質存在情況
輸送物料特性
物料密度
粒度分布
磨蝕性
腐蝕性
運行參數
皮帶速度
輸送能力
工作時間
滾筒規格
直徑
長度
壁厚
材質選擇
滾筒本體材質（如碳鋼、不銹鋼、特種合金）
表面處理（如橡膠包覆、陶瓷涂層）
軸承類型
深溝球軸承
圓錐滾子軸承
調心滾子軸承
密封方式
迷宮密封
油封
多級密封
平衡等級
G6.3
G2.5
G1.0（高速應用）
3.2 常見誤區及如何避免
過度依賴初始成本
誤區：選擇最便宜的滾筒
避免方法：考慮全生命周期成本，包括維護和更換成本
忽視環境因素
誤區：使用通用滾筒應對所有環境
避免方法：根據具體工作環境選擇適當?shù)牟馁|(zhì)和表面處理
規格過大或過小
誤區：為了"安全"選擇過大規格，或?yàn)楣?jié)省成本選擇過小規格
避免方法：精確計算負載，選擇最適合的規格
忽視系統匹配性
誤區：單獨考慮滾筒，而不考慮整個輸送系統
避免方法：確保滾筒與皮帶、機架等其他部件匹配
維護難度未考慮
誤區：選擇維護復雜的高端滾筒
避免方法：考慮現場維護能力，選擇易于維護的滾筒
3.3 定制化選擇指南
針對不同的應用場景，我們可以制定以下定制化選擇指南：
高溫環境（如冶金行業）
選擇耐高溫材質（如特種合金鋼）
使用高溫軸承和潤滑油
考慮內部冷卻系統
高濕度環境（如地下礦井）
選用不銹鋼或防腐涂層
采用多級密封系統
考慮帶排水功能的設計
高磨蝕性物料（如砂石、煤炭）
使用耐磨涂層（如陶瓷、碳化鎢）
選擇更厚的壁厚
考慮可更換的外套設計
長距離輸送
選用輕量化材料（如鋁合金）減少能耗
采用高精度平衡等級減少振動
考慮智能監控系統實時監測狀態
高速應用
選擇高精度平衡等級（G1.0或更高）
使用特殊設計的高速軸承
考慮空氣動力學設計減少阻力
4. 礦山皮帶機滾筒的安裝與調試
4.1 安裝前準備工作
現場勘察
確認安裝空間是否足夠
檢查地基或支撐結構的穩定性
評估環境因素（如溫度、濕度、粉塵）
工具和設備準備
起重設備（如吊車、葫蘆）
對中工具（如激光對中儀）
扭矩扳手
安全防護裝備
滾筒檢查
外觀檢查，確保無運輸損傷
檢查軸承是否完好
確認滾筒規格是否正確
安全培訓
對安裝人員進行安全操作培訓
復習安裝流程和注意事項
4.2 安裝步驟詳解
滾筒就位
使用適當?shù)钠鹬卦O(shè)備將滾筒吊裝到位
注意保護滾筒表面，避免刮傷
初步對中
使用水平儀確保滾筒水平
初步調整滾筒與機架的平行度
固定安裝
按照設計要求安裝固定螺栓
使用扭矩扳手確保螺栓緊固力矩符合規范
精確對中
使用激光對中儀進行精確對中
調整直線度、平行度和水平度
安裝附屬部件
安裝護罩、清掃器等附屬設備
確保所有部件安裝牢固，無干涉
潤滑系統安裝
如有自動潤滑系統，進行安裝和調試
確保潤滑管路無泄漏
4.3 調試和測試
空載運行測試
緩慢啟動系統，觀察滾筒運行情況
檢查是否有異常噪音或振動
對中復查
運行一段時間后，重新檢查對中情況
必要時進行微調
溫度監測
使用紅外測溫儀監測軸承溫度
確保溫升在正常范圍內
振動測試
使用振動分析儀測量振動水平
確保振動值符合標準要求
