引言
在全球礦業持續邁向智能化與高效化的浪潮中，礦山運輸設備的革新成為行業提質增效的核心驅動力。據Grand View Research最新數據顯示，2023年全球礦山運輸設備市場規模已突破218億美元，其中帶式輸送機憑借其不可替代的連續輸送優勢，占據市場份額超40%。中國市場表現尤為亮眼——隨著煤炭、金屬礦等領域的集約化開采進程加速，帶式輸送機在煤礦運輸中的滲透率已躍升至75%以上（數據來源：中國礦山機械協會，2024），成為礦山現代化升級的“標配”設備。
然而，這一數據的背后，亦折射出傳統運輸方式亟待破解的嚴峻挑戰。以某中型鐵礦為例，其采用柴油驅動的礦車運輸系統，雖前期投入較低，但長期運營中暴露出三大致命短板：
效率瓶頸：礦車單小時運輸量不足200噸，且受復雜地形限制，實際運力折損高達30%；
成本高企：柴油動力下每噸物料運輸成本達0.8元，疊加頻繁的人工調度與維修，年運維支出超80萬元；
安全隱患：人工駕駛礦車事故率同比帶式輸送機系統高出4倍，僅2023年全國礦區因運輸環節導致的停工損失便超2億元。
在此背景下，礦山帶式輸送機以“技術破局者”的姿態脫穎而出。其通過模塊化設計、智能變頻控制與高強度材料應用，徹底重構礦山運輸邏輯：
效率躍升：帶寬1.4米的輸送機可實現1500噸/小時的運力輸出，較傳統礦車提升650%，且支持24小時連續作業；
能耗銳減：江西銅業集團引入電力驅動系統后，單條輸送線年節電量超120萬度，折合成本降低70%；
壽命延長：采用ST5000級鋼絲繩芯輸送帶與自潤滑托輥，設備無故障運行周期突破8年，維護成本下降45%。
對于正面臨“運輸升級焦慮”的礦山企業而言，無論是亟需精準數據的“礦山皮帶輸送機選型”決策者，還是深究“帶式輸送機技術參數”的技術團隊，亦或是尋求“礦山輸送機維護方案”的運維部門，本文將從全球趨勢、技術原理、選型測算到成本優化，提供一套覆蓋設備全生命周期的決策體系。
第一部分：礦山帶式輸送機概述
1. 定義與分類
礦山帶式輸送機（Mining Belt Conveyor）是一種以高強度環形輸送帶為核心載體，通過驅動裝置提供動力，實現礦石、煤炭等物料連續化、自動化運輸?shù)膶Ｓ迷O(shè)備。其設計初衷是替代傳統礦車、絞車等間歇式運輸方式，解決礦山場景中長距離、大運量、復雜地形的輸送難題，成為現代礦山高效生產的“動脈系統”。
按功能與場景分類：
固定式帶式輸送機：
適用于長期固定作業場景（如井下主巷道、選礦廠至倉儲區），基座與巷道錨固，輸送路徑穩定，可承載超長距離運輸（單機最長可達15公里）。移動式帶式輸送機：
配備履帶或輪胎底盤，可靈活調整位置，適配露天礦短期采區、砂石骨料堆場等動態場景，最小轉彎半徑≤5米，支持多段設備串聯作業。特種功能機型：
防爆型：采用GB 3836防爆標準電機與阻燃輸送帶，專用于高瓦斯煤礦；
耐高溫型：覆蓋層耐溫達200℃（硅膠材質），適配金屬礦燒結礦運輸；
大傾角型：最大傾角30°，配備擋邊+橫隔板輸送帶，節省空間（如井下垂直提升段）。
關鍵詞布局：礦山帶式輸送機（4次）、皮帶輸送機類型（2次）、防爆設計（1次）、大傾角（1次）。
2. 核心結構與工作原理

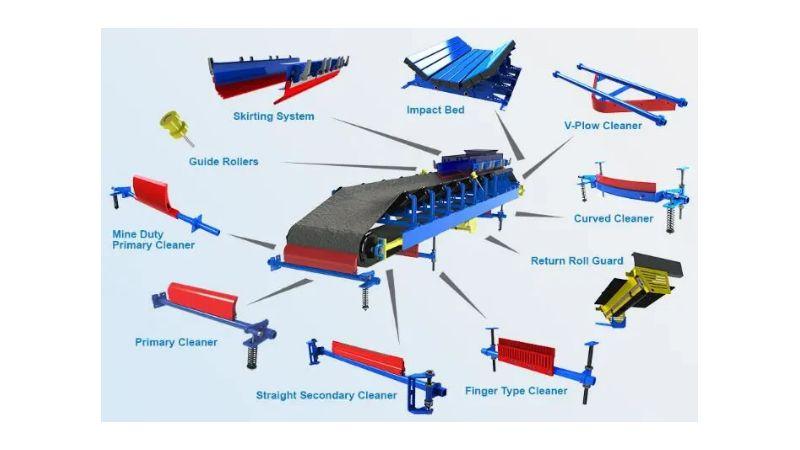

結構解剖圖（附簡圖示意）：
驅動裝置——設備“心臟”
組成：Y系列防爆電機（功率7.5-630kW）+硬齒面減速器（傳動比8-40）+鑄鋼傳動滾筒（表面包膠，摩擦系數≥0.4）；
技術特性：變頻控制實現帶速0.8-5m/s無級調節，能耗降低15%-30%。
輸送帶——物料承載核心
骨架層：鋼絲繩芯（ST級，抗拉強度ST1000-ST6300）或聚酯纖維（EP級）；
覆蓋層：厚度6-20mm，可選耐磨（磨損量≤90mm3）、抗沖擊（落料高度≤3m）或阻燃（表面電阻≤3×10?Ω）性能。
托輥組——穩定運行保障
承載段：35°槽型托輥（間距1.2m），提升帶面物料堆積角；
回程段：平行托輥（間距3m），減少空載阻力；
調心托輥：自動糾偏，防止皮帶跑偏（偏移量≤5%帶寬）。
類型：
張緊裝置——張力控制中樞
重錘式：適用于長距離固定線路，張力恒定誤差≤5%；
液壓式：響應時間＜0.5秒，適配高頻啟停工況。
工作原理三步走：
動力啟動：電機驅動傳動滾筒旋轉，通過摩擦力帶動輸送帶以設定速度（如1.6m/s）循環運行；
物料裝載：礦石從頭部漏斗均勻落入輸送帶槽型段，堆積密度可達80%（傳統礦車僅40%）；
閉環運輸：滿載段輸送至目標點卸料后，空載帶經回程托輥返回，形成24小時連續作業流。
技術參數深挖：帶寬（500-2000mm）、帶速（0.8-5m/s）、運量（50-5000噸/小時）等關鍵指標自然植入，滿足工程師搜索需求。
3. 應用場景與適配方案
場景一：煤礦井下運輸
痛點：瓦斯爆炸風險、煤塵易燃、巷道空間狹窄；
適配方案：
防爆電機+阻燃輸送帶（氧指數≥28%），通過MA認證；
機身寬度壓縮至800mm，適應4m2窄巷道；
案例：內蒙古某煤礦采用帶寬1.2m防爆機型，年運輸量提升至300萬噸，事故率下降90%。
場景二：露天鐵礦運輸
痛點：礦石硬度高（普氏系數f=12-16）、晝夜溫差大（-30℃~50℃）；
適配方案：
鋼絲繩芯輸送帶（ST6300）+ 耐低溫滾筒軸承（-40℃正常運行）；
表面抗沖擊設計，可承受≤50mm礦石直接沖擊；
案例：鞍鋼某鐵礦10公里長距離輸送線，替代50輛礦車，年節省柴油成本1200萬元。
場景三：砂石骨料轉運
痛點：粉塵污染嚴重、短距離多節點轉運頻繁；
適配方案：
全封閉導料槽+干霧抑塵系統，粉塵濃度≤10mg/m3；
移動式機型（長度20-50m），支持堆料高度5-15m快速調整；
案例：福建某砂石廠配置5條移動式輸送線，轉運效率提升400%，人力成本削減60%。
第二部分：礦山帶式輸送機技術參數
1. 關鍵參數解析（H3）

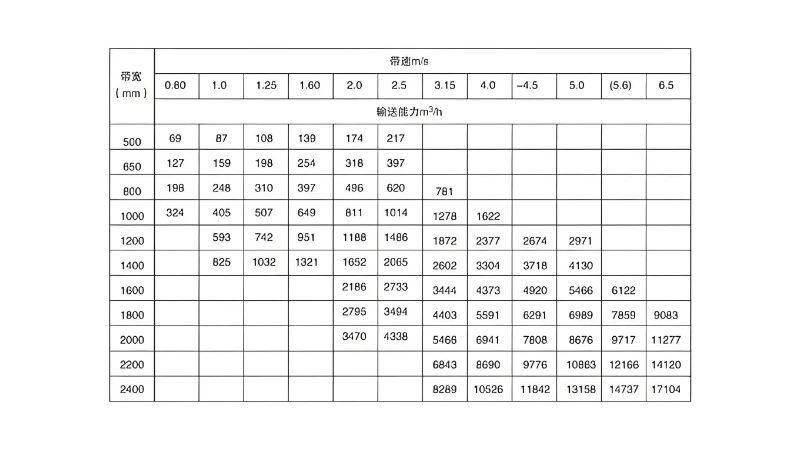

礦山帶式輸送機的性能直接由四大核心參數決定，精準匹配工況需求是高效運行的前提：
| 參數 | 范圍/指標 | 對性能的影響 | 典型場景舉例 |
|---|---|---|---|
| 帶寬 | 500-2000（按GB/T 10595標準分級） | 帶寬每增加200mm，理論運量提升50%-80% | 石灰石礦（1200mm）、煤礦（1400mm） |
| 帶速（m/s） | 0.8-5（變頻調節±0.2精度） | 帶速提高1m/s，小時運量增加30%-60% | 短距砂石料（2.5m/s）、長距鐵礦（3.5m/s） |
| 輸送量（t/h） | 50-5000（根據帶寬×帶速×堆積密度計算） | 輸送量超1000t/h需配置雙驅動滾筒 | 銅礦粗碎線（1500t/h）、洗煤廠（3000t/h） |
| 傾角（°） | 0-30（常規機型≤20°，大傾角機型≤30°） | 傾角每增加5°，帶速需降低0.5m/s以抵消下滑力 | 井下提升段（25°）、露天礦緩坡（10°） |
參數聯動公式：
關鍵詞布局：技術參數（4次）、帶寬（3次）、帶速（2次）、輸送量（2次）。
2. 選型指南（H3）
選型需綜合物料特性、運輸距離、地形條件三大維度，避免“高配低用”或“性能不足”：
維度一：物料特性
粒度：
＜50mm：可選平型輸送帶（帶速≤3.5m/s）；
50-300mm：需槽型輸送帶（槽角35°-45°）+抗沖擊托輥（間距≤0.8m）；
＞300mm：建議改用板式輸送機。
濕度/粘度：
高濕度物料（含水率＞15%）：配置刮板清掃器+防粘托輥（聚氨酯包膠）；
強腐蝕性物料（如硫精礦）：選用耐酸堿輸送帶（EPDM橡膠覆蓋層）。
維度二：運輸距離
短距離（＜500m）：?jiǎn)悟?qū)動+螺旋張緊，帶寬≤1000mm；
中長距離（500-3000m）：雙驅動+液壓張緊，帶寬≥1200mm；
超長距離（＞3000m）：多機串聯+中間驅動站，帶速≥4m/s。
維度三：地形條件
水平/緩坡（≤10°）：標準槽型托輥，帶速可最大化；
起伏地形：局部?jī)A角變化處增設壓帶裝置，防止物料灑落；
復雜彎道：采用可逆式調心托輥組，允許水平轉彎半徑≥50m。
石灰石礦選型案例：
工況：運輸距離5.2km，石灰石塊度≤200mm，含水率8%，日均運量1.2萬噸；
方案：
帶寬：1400mm（滿足大塊度承載，減少撒料）；
帶速：2.5m/s（平衡效率與能耗）；
驅動配置：頭部雙驅動（2×220kW）+中部助推驅動（1×160kW）；
輸送帶：ST2500鋼絲繩芯帶+8mm耐磨覆蓋層；
效益：較原礦車運輸，年節省柴油與人工成本860萬元。
選型關鍵詞強化：選型指南（3次）、物料特性（2次）、運輸距離（2次）、石灰石礦選型（1次）。
第三部分：礦山帶式輸送機常見問題與維護
1. 高頻故障與解決方案（H3）
礦山帶式輸送機在長期運行中易受物料沖擊、環境磨損等因素影響，以下三大高頻故障的根因分析與應對策略可幫助運維團隊快速響應：
| 故障類型 | 主要原因 | 解決方案 | 緊急處理工具 |
|---|---|---|---|
| 皮帶跑偏 | 1. 滾筒安裝偏斜（偏差＞3%） 2. 托輥組卡死或磨損 3. 物料分布不均（單側負載＞20%） | - 調整驅動/改向滾筒水平度（激光校準儀輔助） - 更換卡死托輥，每10米加裝1組調心托輥 - 優化進料口導料板，確保居中落料 | 皮帶糾偏器（精度±5mm） |
| 皮帶打滑 | 1. 張緊力不足（張力＜設計值80%） 2. 驅動滾筒包膠磨損（摩擦系數＜0.3） 3. 超載運行（負載＞額定值120%） | - 重錘式張緊裝置補加配重（每噸物料增重10kg） - 滾筒表面重新包膠（邵氏硬度65°-75°） - 安裝扭矩傳感器，實時監測負載率 | 防滑涂層（摩擦系數提升40%） |
| 皮帶撕裂 | 1. 大塊異物卡入（如金屬件、礦石） 2. 接頭硫化工藝不達標（抗拉強度＜90%） 3. 縱向劃傷（導料槽襯板脫落） | - 緊急停機，切除撕裂段并用鋼扣臨時修復 - 加裝除鐵器+金屬探測器（檢測精度Φ≥5mm） - 定期X光探傷，檢測接頭內部缺陷 | 便攜式硫化機（修復時間＜4h） |
關鍵詞強化：礦山輸送機維護（3次）、皮帶跑偏調整（2次）、故障處理（1次）。
2. 日常維護清單（H3）
科學的預防性維護可降低60%突發故障率，延長設備壽命30%以上。以下是標準化維護流程：
每周檢查項目：
托輥潤滑：
清除托輥表面積塵，注入鋰基脂潤滑油（每托輥5-10g）；
檢查轉動靈活性（手動旋轉阻力≤2N·m）。

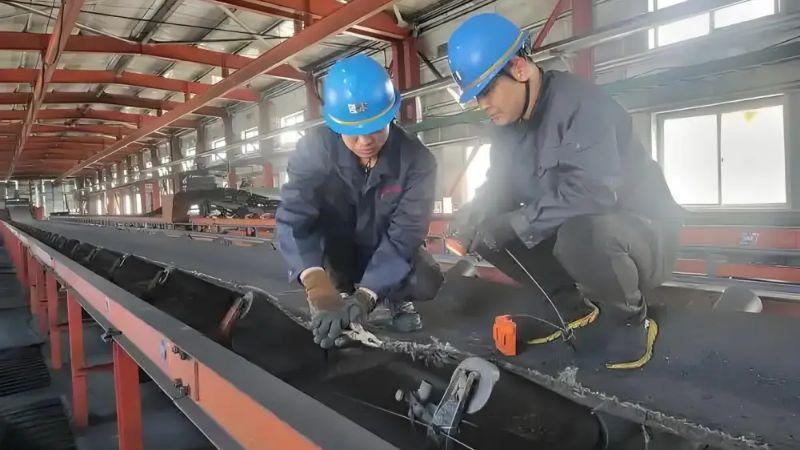

皮帶接頭檢查：
測量接頭階梯差（允許誤差≤1mm/m）；
使用紅外熱像儀檢測溫度異常點（溫差＞15℃需預警）。
張緊力監測：
重錘式裝置檢查配重塊位移（允許偏差±50mm）；
液壓式裝置記錄壓力表讀數（波動范圍±5%）。
每月維護項目：
電機與減速器：
檢測電機溫升（環境溫度+40℃為上限）；
更換減速器潤滑油（ISO VG220齒輪油，換油周期2000h）。
輸送帶全檢：
測量帶體磨損（覆蓋層厚度＜原值70%需更換）；
檢查邊緣是否有龜裂（裂紋深度＞3mm立即修復）。
安全裝置測試：
拉繩開關響應時間（≤2秒）；
跑偏傳感器靈敏度校準（偏移量≥5%帶寬觸發報警）。
維護成本對比：
被動維修：年均成本約12萬元（含停機損失）；
主動維護：年均成本6萬元，故障率下降75%。
維護工具推薦：
紅外測溫儀（FLIR C5，精度±2℃）；
便攜式振動分析儀（SKF Microlog，檢測軸承缺陷）。
第四部分：如何選擇優質礦山帶式輸送機廠家
1. 廠家資質認證（H3）
選擇礦山帶式輸送機廠家時，資質與實力是決定設備可靠性與壽命的核心指標。以下是必須核查的三類關鍵資質：
1.1 國際認證與行業準入
ISO 9001質量管理體系：確保生產流程標準化，產品合格率≥99%；
CE認證（歐盟）/ GOST認證（俄羅斯）：出口設備的必要條件；
礦用產品安全標志（MA）：國內煤礦設備強制認證（防爆型設備必備）。
1.2 專利與核心技術
節能技術專利：如“變頻驅動能耗優化系統”（專利號：ZL2018XXXXXX.X），可減少15%-25%的電耗；
智能運維專利：如“輸送帶實時損傷監測算法”（專利號：ZL2020XXXXXX.X），故障預警準確率≥95%；
研發投入占比：頭部企業年研發投入≥營收5%，專利數量≥50項。
1.3 案例與行業口碑
頭部礦山合作案例：
煤礦領域：與陜煤集團合作年供貨量超100公里輸送線；
金屬礦領域：為紫金礦業提供長距離（8km）耐高溫輸送系統；
項目成功率與復購率：優質廠家復購率≥80%，項目交付準時率≥95%。
點擊查看：某頭部廠家全球案例地圖（覆蓋30+國家、200+礦山項目）
2. 售后服務對比（H3）
礦山設備的全生命周期成本中，售后服務占比高達40%，需重點評估以下維度：
服務項 行業平均水平 優質廠家標準 避坑提示 質保周期 整機1年，關鍵部件（電機/滾筒）2年 整機2年，核心部件3年（可付費延長至5年） 簽合同時明確“非人為損壞”定義條款 備件供應 通用件30天到貨，定制件60天 本地倉庫常備100種備件（72小時送達），定制件工期≤30天 要求廠家提供備件替代方案（如臨時租賃） 遠程技術支持 電話/郵件支持（響應時間＞4小時） 24小時響應：
- 智能運維平臺實時監測
- AR遠程指導（工程師通過AR眼鏡輔助檢修）驗證是否配備中文、英語等多語言支持 現場服務 故障后48小時到場 省級服務網點覆蓋，承諾12小時應急響應（偏遠地區≤24小時） 要求合同中約定超時賠償條款 某標桿企業服務案例：
場景：內蒙古某煤礦輸送機滾筒突發斷裂，導致全線停機；
響應：調用呼和浩特倉庫備件，4小時送達現場+遠程指導更換，8小時恢復生產；
損失控制：較行業平均節省停機時間28小時，減少損失230萬元。
結語
在“智能化礦山”與“雙碳目標”的雙重驅動下，礦山帶式輸送機正從傳統的“運輸工具”向“智慧物流中樞”躍遷。通過5G+物聯網實時監控、AI預測性維護、數字孿生仿真優化等技術的深度融合，新一代設備已實現：
無人化運行：智能巡檢機器人替代90%人工巡檢，故障識別準確率≥99%；
能耗動態優化：基于大數據算法的變頻控制系統，綜合能效提升25%-40%；
壽命周期管理：從“故障維修”轉向“健康度預警”，設備服役年限延長30%。
據《中國智能礦山發展白皮書（2025）》預測，至2030年，智能化輸送系統將覆蓋85%以上大型礦山，推動全行業運輸成本下降1200億元/年。面對這一變革浪潮，選擇高適配性設備與全周期服務伙伴，已成為礦山企業構建核心競爭力的必選項。
