引言
帶式輸送機作為一種連續輸送機械，廣泛應用于各類工業生產中，特別是對于粉狀、顆粒狀及塊狀物料的輸送。其設計不僅關系到生產效率，還直接影響到設備的運營成本和使用壽命。本文將從帶式輸送機的傳動裝置設計和傳動滾筒的選擇兩個方面進行詳細探討。
傳動裝置設計
傳動裝置概述
帶式輸送機的傳動裝置是設備的動力來源，主要由電動機、聯軸器、減速器、制動器等組成。電動機通過驅動裝置帶動傳動滾筒轉動，從而依靠傳動滾筒與輸送帶之間的摩擦力傳遞牽引力，實現物料的連續輸送。
傳動裝置設計步驟
確定傳動方案：根據帶式輸送機的工作要求，確定合適的傳動方案。
選擇電動機：根據輸送機的功率需求、工作環境等因素選擇合適的電動機，包括鼠籠式、繞線式或防爆型電動機。
設計傳動裝置：根據電動機的輸出特性和工作機的負載特性，設計傳動裝置，包括聯軸器、減速器等。
配置制動裝置：為確保帶式輸送機在帶負荷停車時能夠迅速停止，防止物料倒轉滑料，需要配置制動裝置，如電磁液壓制動器。
傳動裝置組件選擇
電動機：選擇時應考慮電動機的功率、轉速、啟動性能及防爆要求。
聯軸器：根據傳動裝置的結構和傳動需求，選擇適當?shù)穆?lián)軸器，如齒輪聯軸器、液力耦合器、彈性柱銷齒式聯軸器等。
減速器：根據傳動比、輸入功率和輸出扭矩的要求，選擇合適的減速器，如圓柱齒輪減速器、圓錐-圓柱齒輪減速器等。

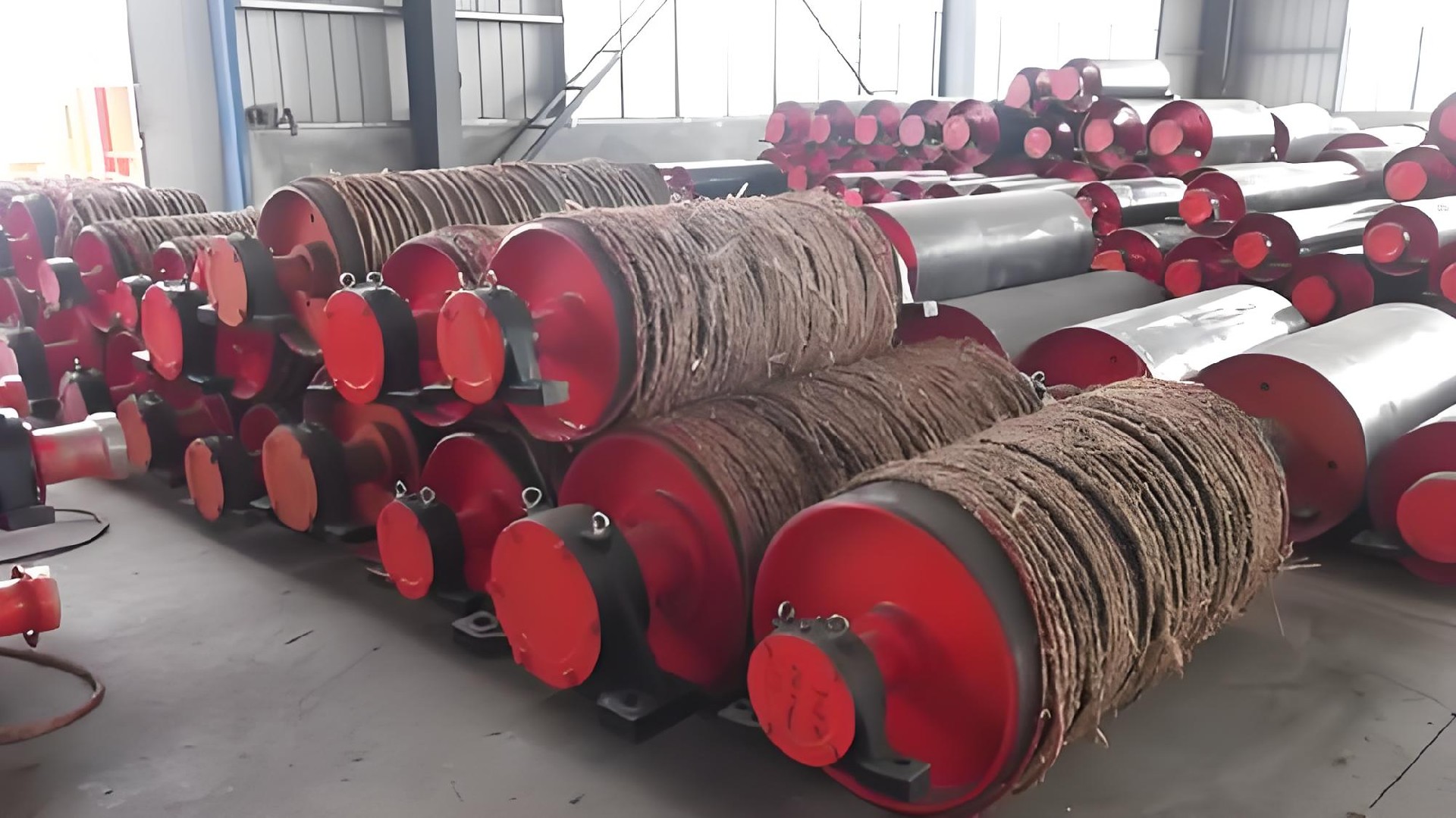

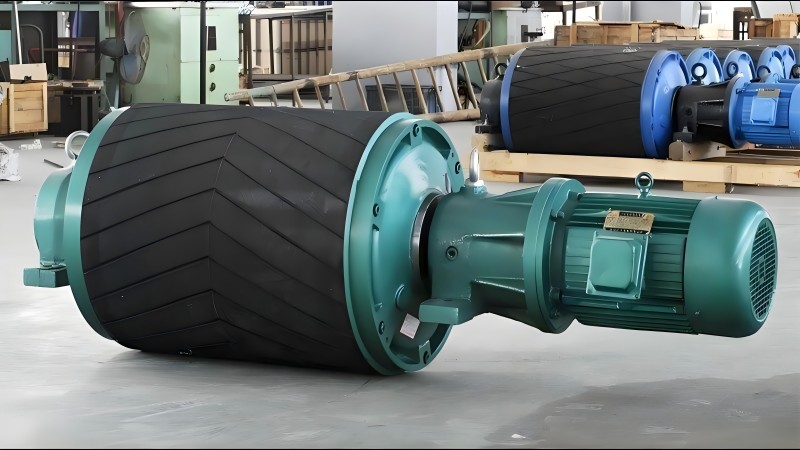

傳動滾筒的選擇
傳動滾筒的作用
傳動滾筒是帶式輸送機的重要部件，通過與輸送帶之間的摩擦力傳遞牽引力，驅動輸送帶運行。其選擇直接影響到輸送機的運行效率和使用壽命。
傳動滾筒的選擇標準
直徑：選擇傳動滾筒的主要標準是直徑。大變徑滾筒對輸送帶的使用較為有利，但相應的傳動滾筒質量、減速器減速比等也需要提高，成本會增加。
材質與涂膠：傳動滾筒的材質和表面涂膠情況也會影響其與輸送帶之間的摩擦力，進而影響傳動效率和使用壽命。
彎曲應力：輸送帶繞滾筒時會產生彎曲應力，不同厚度、材質的輸送帶彎曲應力不同。選擇滾筒直徑時，需考慮輸送帶的拉應力和彎曲應力平衡。
滾筒直徑的確定原則
確定滾筒直徑的原則是：當輸送帶的拉應力較大時，附加彎曲應力應較小；反之，當拉應力較小時，允許較大的彎曲應力，可以選擇較小的滾筒直徑。這樣既能保證輸送帶的正常運行，又能降低設備成本。
結論
帶式輸送機的傳動裝置設計和傳動滾筒的選擇是確保設備高效、穩定運行的關鍵。通過合理的傳動裝置設計和傳動滾筒選擇，可以提高輸送機的運行效率，降低運營成本，延長設備使用壽命。在設計過程中，需要綜合考慮傳動方案、電動機選擇、傳動裝置配置、制動裝置配置以及傳動滾筒的直徑、材質和涂膠情況等多個因素，以實現最佳的設計效果。
